Defeito: Canal direito sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O canal esquerdo funcionava normalmente, mas não havia som no canal direito. Pesquisando o defeito no circuito do amplificador de potência, encontrei os transistores excitadores T204 (PNP) 2SB605 e o TR205 (NPN) 2SD371 abertos entre a base e emissor e entre a base e o coletor. Feita a troca destes componentes o aparelho voltou a funcionar normalmente.

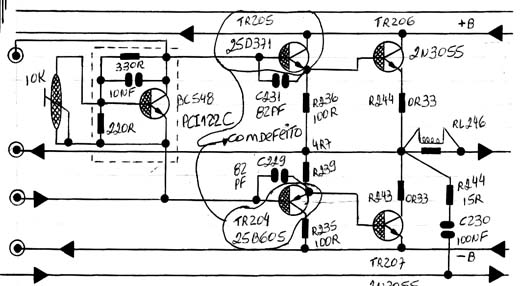

Diagrama do setor com defeito feito pelo autor.
